产品介绍
PY-950/1200全自动卷筒高速平压平模切机（深压纹机型）在普通机型的基础上通过各部件的强化加固来达到深压纹所需的设备强度。此设备是模切、压痕、压纹淋膜纸、白卡纸、牛皮纸等各种纸张的专业设备，适用于纸杯、纸盒、药盒、手提袋等所有纸类包装产品。本机采用微电脑控制、伺服驱动定位、交流变频、自动计数、气动锁板、光电纠偏、气动离合制动、稀油集中润滑、自动液压上下料、过载保护及独特的蜗轮蜗杆传动结构，实现了退纸、送纸顺畅、定位准确、收料整齐。设备所有关键部位及控制系统采用进口产品、精密装配，保证了设备运行时模切压力稳定、定位准确、运行平稳、安全可靠。
技术参数:
|
型号 |
PY-950 |
PY-1200 |
|
模切精度 |
± 0.10mm |
|
|
模切速度 |
90-140次/分钟 |
|
|
最大模切面积 |
950 x540mm 950 x640mm（加宽） |
1200 x650mm 1200 x750mm |
|
最大送纸宽度 |
950mm |
1200mm |
|
适用材料 |
100-800g/m2 淋膜纸、白卡纸等 |
|
|
最大模切压力 |
250T |
|
|
总功率 |
11KW |
11KW |
|
重量 |
7T |
7.8T |
|
包装尺寸 |
4200 x 2100 x 1850 mm |
4200 x 2300 x 1850 mm |
|
工作压力 |
Air pressure 0.5-0.7Mpa (Need to buy compressor) |
|
主要特点:
1。设备工作额定速度为90-140次/分钟，国内目前平均水平为120次/分钟；可对各种淋膜纸、白卡纸、瓦楞纸等进行模切、压痕、压纹。
2.伺服电机送纸，保证送纸稳定精准；以及光电跟踪检测装置，保证纸张定位精度。
3.电控系统采用PLC和人机界面HMI控制，配有各种安全保护装置，发生故障时声光报警并自动停机。
4.采用蜗轮蜗杆式结构，模切压力大又均匀，补版较少；压力大小由人机界面调节，操作简单、精准。
5.设备主体内部自动油循环润滑，缺油报警保护，保证运行平顺，延长设备寿命。
6.模切部版框气动锁紧系统，方便操作，模切版由台湾定做，精准耐用。
7.气动离合器制动，能给予启动停止保护；采用飞轮带动，放大模切压力。
技术改进及优越性：
1。PY-950/1200采用蜗轮蜗杆传动系统，较之前设备的偏心连杆式，模切压力增大，工作压力稳定。
2.PY-950/1200采用触摸屏点动方式通过压力调节电机来微调模切压力，并且模切具体压力显示在触摸屏上，较之前设备通过齿轮手动和螺丝调节压力，使得压力调节简便、精确、直观。

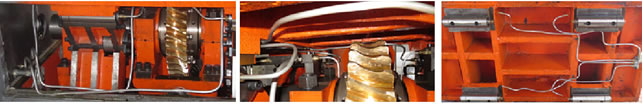

3.PY-950/1200主机内部采用封闭式油循环润滑系统，并设有流量监测报警系统(国内首家装备此装置），能有效地延长设备寿命，预防设备缺油导致故障。

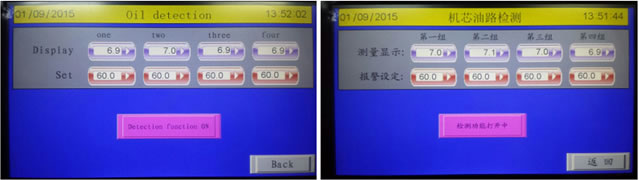

4.设备机芯主体部分采用油路检测系统，如机芯运行出现故障，参数超过设定值，设备自动报警停机。
5.增加送纸下吸风装置，国内目前首家并唯一一家增加此装置的厂家，保证在高速运行下送纸的平稳。
6.设备针对印刷品质的不同特别设计了两套运行程序，模切更加实用、精准，实现了一机多程序。
7.PY-950/1200卷筒纸装卸部分采用液压下顶方式，较之前的上拉方式承重更大，操作更快捷、简便。
8.PY-950/1200卷筒纸装卸部分采用液压下顶方式，较之前的上拉方式承重更大，操作更快捷、简便。
配置清单：
|
电机 |
主电机 |
中国品牌(CHINA) |
|
伺服电机 |
日本安川(JAPAN) |
|
|
步进电机 |
中国SOYO(CHINA) |
|
|
压力电机 |
中国品牌(CHINA) |
|
|
电器
|
伺服驱动 |
日本安川(JAPAN) |
|
PLC |
韩国LG(KOREA) |
|
|
变频器 |
韩国LG(KOREA) |
|
|
低压电器 |
韩国LG(KOREA) |
|
|
光电开关 |
韩国AUTONICS(KOREA) 日本PANASONIC(JAPAN) |
|
|
气动
|
主要气动部分 |
台湾MINGMAN SHAKO (TAIWAN) |
|
其他气动部分 |
国内知名品牌(CHINA) |
|
|
气动离合器 |
中国品牌(CHINA) |
|
|
轴承
|
主要部分 |
NSK，SFS等 |
另可根据客户要求定做不同宽幅，不同配置的设备。
